Kolejne działania renowacyjne w kościele Św. Katarzyny.

Dziś jest bardzo ważna data dla całej Akcji Renowacja, która rozpoczęła się w 2009r. w kościele Świętej Katarzyny w Cięcinie. Rozpoczęto prace związane z wykonaniem odwodnienia wokół kościoła i osuszenia terenu. Na tę chwilę jest to najważniejsze zadanie jakie trzeba wykonać. Można powiedzieć, że jest to ostatni moment, aby ratować ten kościół. Nie trzeba przypominać, że w tej części naszego województwa jest to najcenniejszy drewniany zabytek.

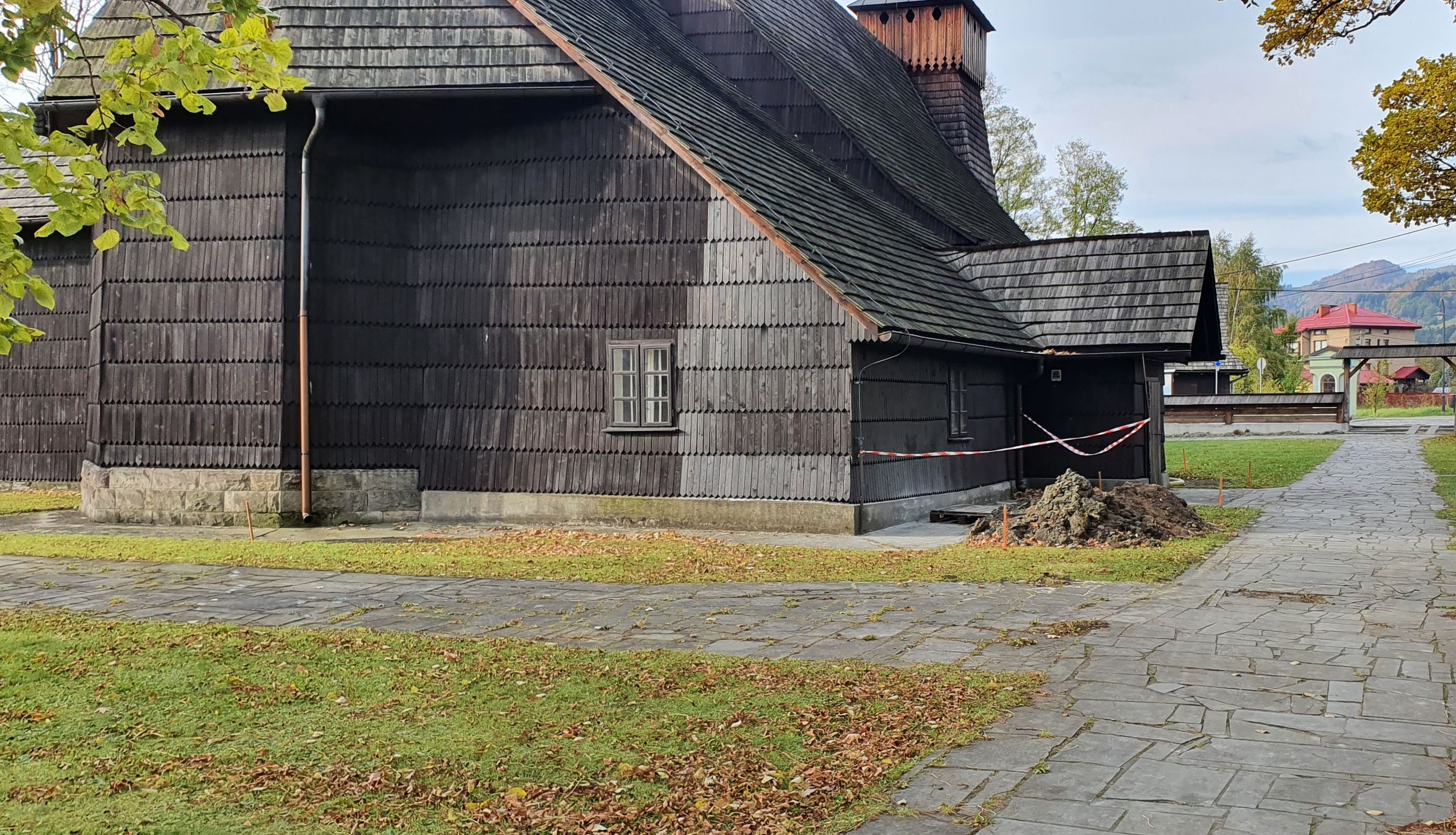

Kontrolne odkrywki wokół kościoła

Niestety woda znajdująca się pod kościołem i wokół niego w ostatnim czasie poczyniła wiele szkód. Można to zobaczyć w kościele na ścianach. Szczególnie jest to widoczne po prawej stronie kościoła - zbutwiała ściana od strony południowej co pokazuje zdjęcie poniżej. Grzyby na podłożu w pomieszczeniach pod wieżą kościoła, po obu stronach "wyciągneły" problem na górę. I tutaj nie ma co dyskutować co jest przyczyną, jest to zalegająca woda pod kościołem.

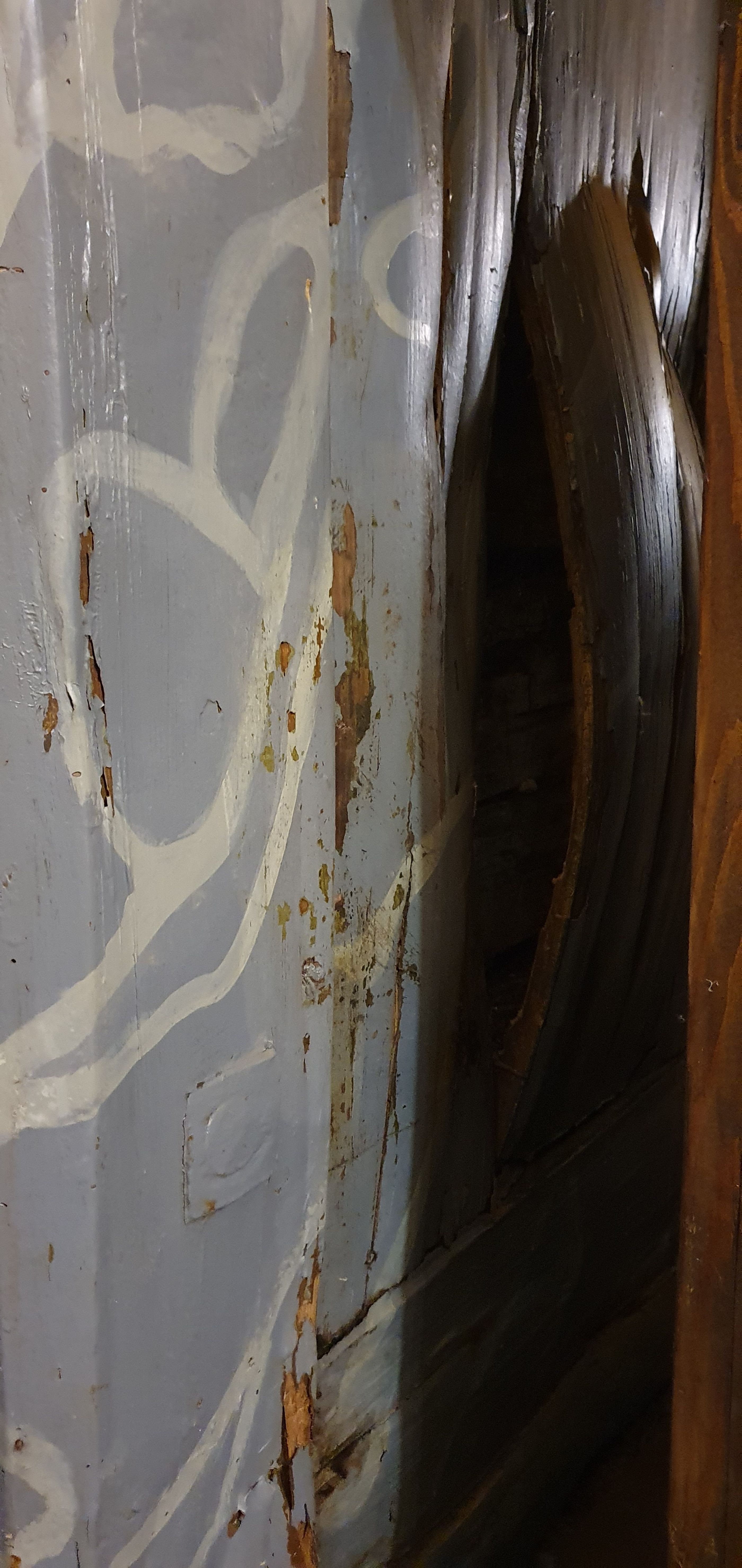

Zbutwiała ściana w kościele od strony południowej.

Od września zeszłego roku czynione były starania, aby zgodnie z prawem i przy zachowaniu procedur związanych z pracami przy tego typu obiektach można było uzyskać stosowne pozwolenia i zgody.

Pierwszym działaniem było wykonanie mapy hydroizohipsowej oraz profilu geologicznego. Dzięki tym badaniom dowiedzieliśmy się, że woda gruntowa znajduje się ok. 30-40 cm pod posadzką kościoła. Kolejny krok to było wykonanie projektu odwodnienia – odprowadzenia wody – za pomocą drenażu francuskiego.

Po opracowaniu projektu i jego zatwierdzeniu w czerwcu br. rozpoczęto prace inżynieryjne. Zaczęto od wykonania od nowa rowu wokół kościoła. Został on udrożniony (poszerzony, pogłębiony, obłożony kamieniem naturalnym). Rów ten odprowadza wodę wokół ogrodzenia kościoła i będzie odprowadzał wodę z odwodnienia.

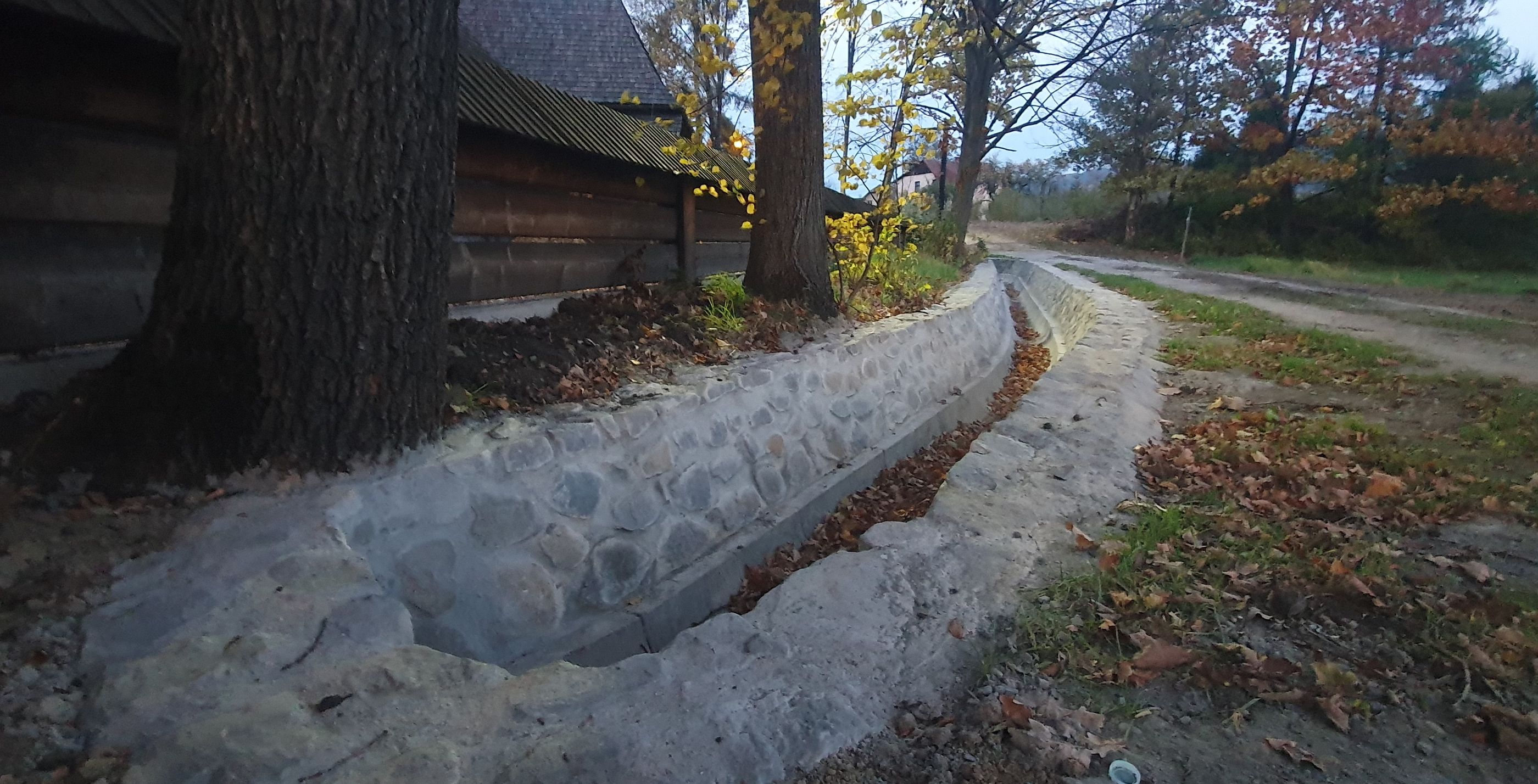

Rów odprowadzający wodę wokół ogrodzenia

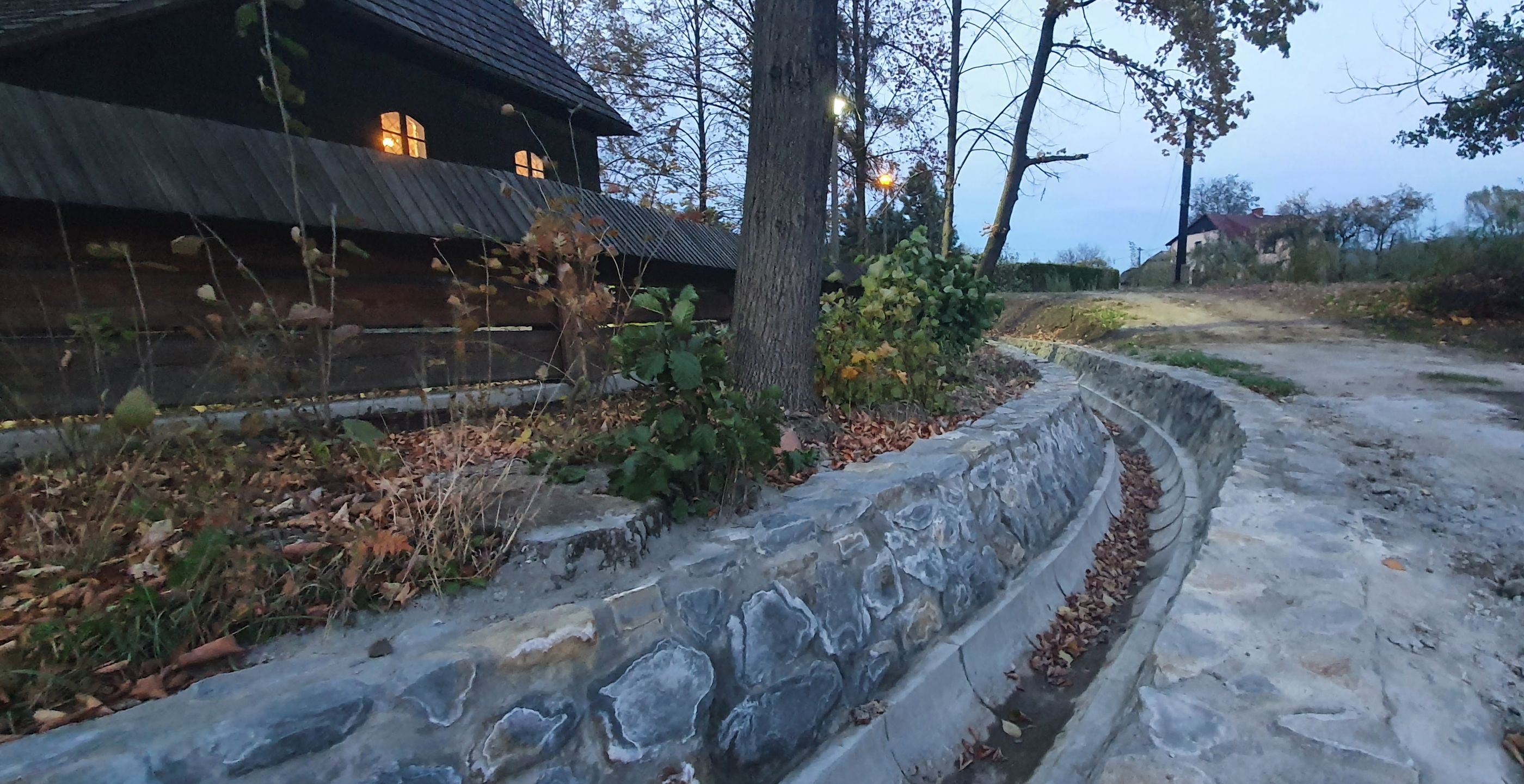

Rów odprowadzający wodę wokół ogrodzenia

Wczoraj geodeta zgodnie z planem i pozwoleniami wytyczył obrys prac w terenie. Dziś zaczęto wykopy. Zdjęcie poniżej przedstawia poziom wód już nie teoretyczny i tylko z „próbki”, ale faktyczny poziom wody po zdjęciu około 50 cm ziemi. Stan ten jest po prawie dwóch tygodniach bezdeszczowych dni. Czy trzeba coś tutaj więcej tłumaczyć?

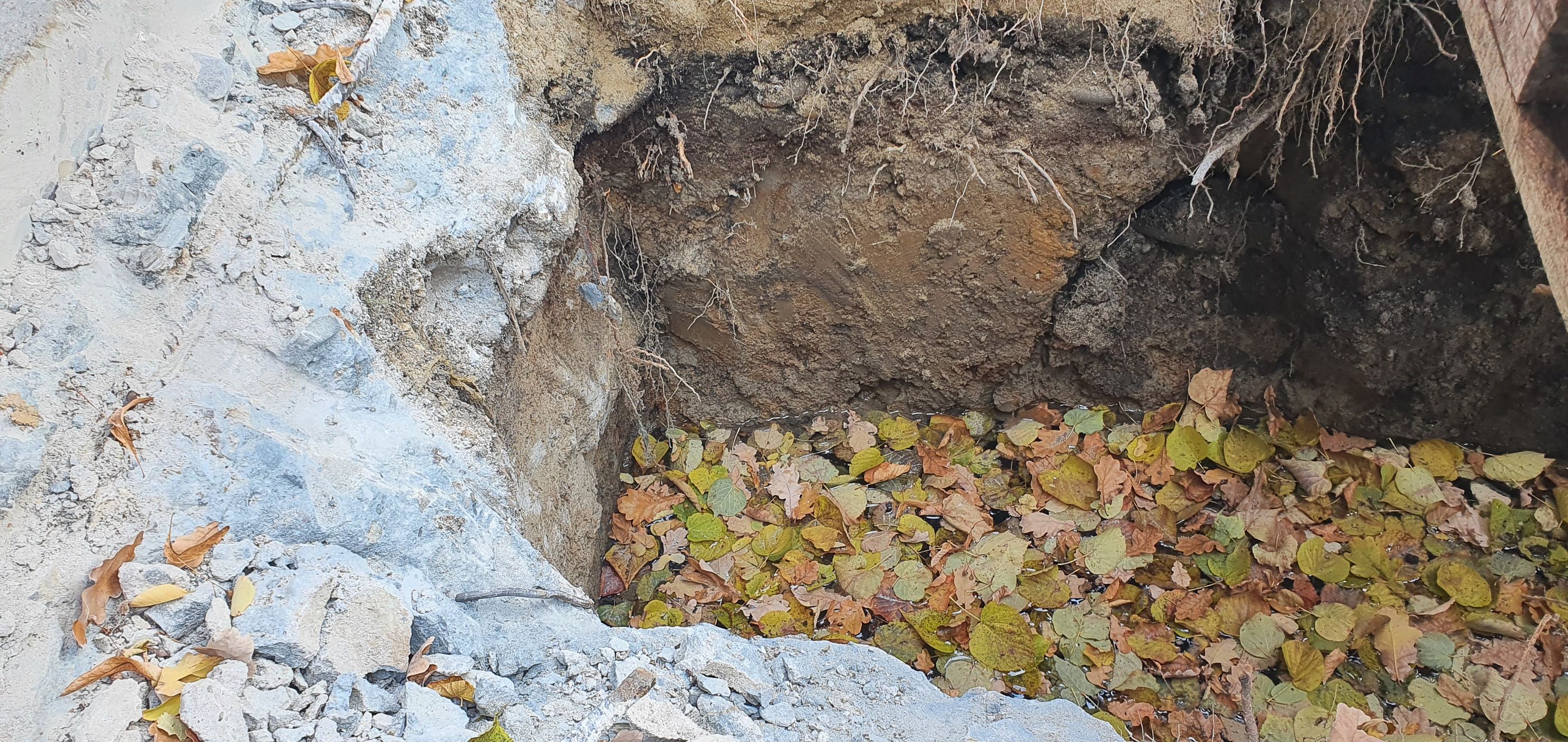

Lustro wody: ok. 50 cm od gruntu - liście pływaja na wodzie.

Należy dodać, że kościół jest ok. 30 cm poniżej gruntu, który jest na zewnątrz. Więc wysokość bezwzględna – lustro wody pod kościołem wynosi ok. 20 cm.

Odwodnie przy kościele jest zaprojektowane jako odwodnienie metodą „drenażu francuskiego”.

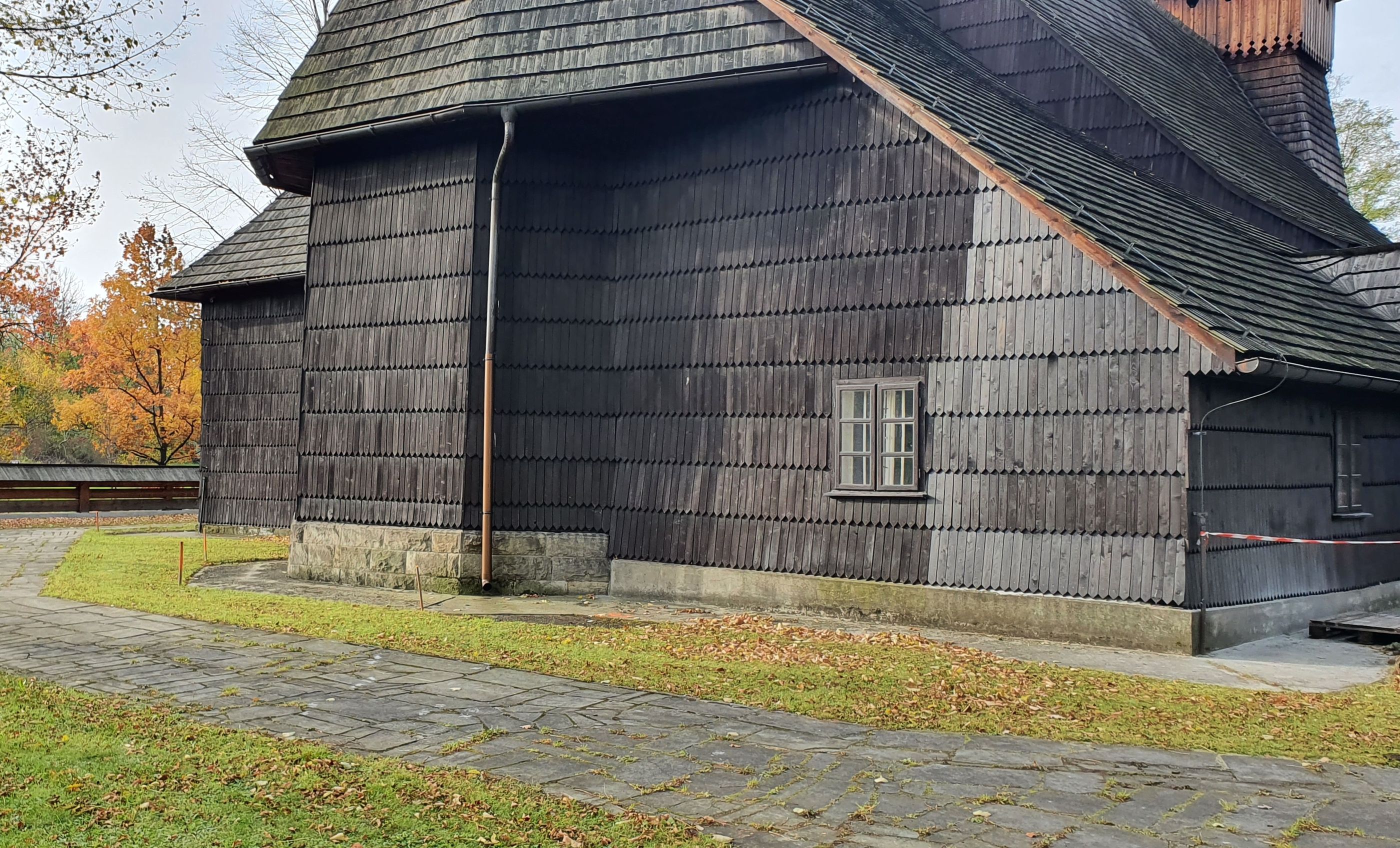

Wyznaczony przez geodetę obrys prac

Drenaż francuski - element odwadniający, gdzie woda jest odprowadzana przy użyciu rowu wypełnionego kruszywem, odizolowanego od otaczającego gruntu geowłókniną, przykrytego warstwą przepuszczalnego gruntu. Może być także wykorzystywany jako odwodnienie powierzchniowe.

Zaletą drenażu francuskiego w porównaniu z tradycyjnym drenażem rurowym jest duża powierzchnia styku drenu z otaczającym gruntem, co powoduje, że (na skutek mniejszej prędkości wody przenikającej do drenu) mniej mikrocząstek dostaje się do wnętrza, zmniejszając zamulenie drenu. Ze względu na duże rozmiary, łatwiejsze jest też odwadnianie gruntów słabo przepuszczalnych (większy promień odwodnienia). (wikipedia)
